Micrel / Microchip Technology TC4420VAT je visokoperfektni integrisani čip za upravljanje niskonaponskog ulaza, dizajniran za efikasno i precizno upravljanje N-kanalnim i P-kanalnim MOSFET-ima u raznim elektronskim primenama. Ovaj robustni IC rešava ključne izazove u dizajnu upravljanja snagom i prekidačkih kola, nudeći pouzdano i svestrano rešenje za upravljanje brizganjem.
Sa jednostrukom neinverting arhitekturom, TC4420VAT pruža izvanredne performanse sa maksimalnim izlaznim strujama od 6A za praznjenje i 6A za punjenje, omogućavajući efikasno prekidanje tranzistora snage. Uređaj radi na širokom naponskom rasponu od 4,5V do 18V i održava stabilan rad i u zahtevnim uslovima sa ekstremnim temperaturama od -40°C do 150°C.
Izuzetne karakteristike prekidačkih osobina ovog gate drajvera uključuju brzo vreme povlačenja i potiskivanja od oko 25 nanosekundi, čime se postiže brzo i precizno prebacivanje tranzistora. Logički naponski nivoi su jasno definisani, sa ulaznim niskim nivoom (VIL) od 0,8V i visokim nivoom (VIH) od 2,4V, čime se obezbeđuje kompatibilnost sa standardnim logičkim interfejsima.

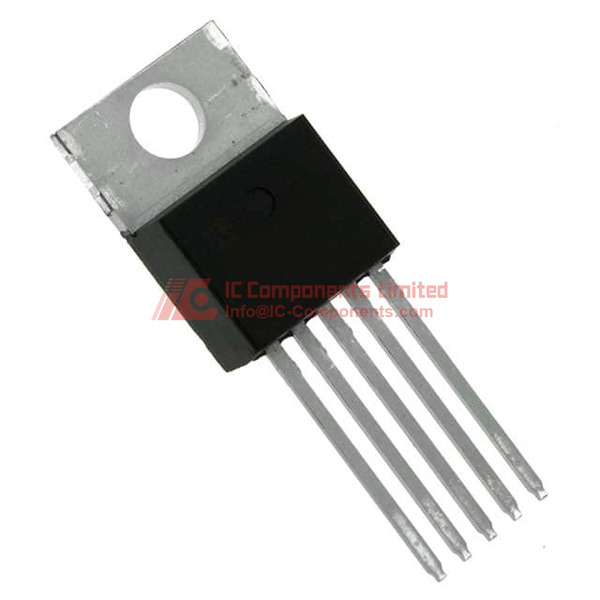

U pakovanju sa probojnim rupama u TO-220-5 formatu, ovaj bezolovni i RoHS kompatibilni komponent je idealan za primene koje zahtevaju pouzdanu elektroniku snage, poput upravljanja motorima, invertora snage, prekidačkih napajanja i industrijskih automatizacionih sistema. Svestranost i visoke performanse ovog uređaja čine ga dostupnim dizajnerima kojima je potrebna pouzdana alternativa za upravljanje brizganjem.
Ekvivalentni ili alternativni modeli uključuju TC4420, TC4421 i slične gate drajvere od proizvođača kao što su Texas Instruments i ON Semiconductor, koji nude slične karakteristike performansi. Sveobuhvatni dizajn osigurava kompatibilnost sa različitim tehnologijama MOSFET-a i implementacijama kola.
Ključne prednosti uključuju visoku otpornost na buku, snažne mogućnosti izlazne struje, široki opseg radnih temperatura i jednostavnu primenu u elektronskim sistemima snage. Neinverting konfiguracija ulaza i mogućnost upravljanja sa niskonaponskoga režima omogućavaju dizajnerima fleksibilna i efikasna rešenja za kontrolu tranzistora.
TC4420VAT Ključne tehničke odlike
Manufacturer Part Number: TC4420VAT
Proizvođač: Microchip Technology / Micrel
Glavna kategorija: Integrisana kola
Mala klasifikacija: PMIC - upravljački drajveri za Gatare
TC4420VAT Veličina paketa
Tip: TO-220-5
Materijal: kalupljeni plastika
Dimenzije: TO-220
Konfiguracija pinova: 5 pinova
Termičke karakteristike: Radna temperatura -40°C do 150°C (TJ)
Električne osobine: Napon napajanja: 4.5 V do 18 V
Maksimalni izlazni struja (izvor, priključenje): 6A
TC4420VAT Primena
Dizajnirano za upotrebu kao upravljački drajver za N-tipu za MOSFET tranzistore i IGBT-ove u sistemima za upravljanje motorima i konverziji snage.
TC4420VAT Osobine
TC4420VAT od Micrel / Microchip Technology je robustan IC upravljački drajver za Gatare sa niskom stranom, namenjen za visokih brzina rada, sa neinvertujućim ulazom i tipičnim vremenom podizanja i spuštanja od 25ns. Može da upravlja N-kanal i P-kanal MOSFETima i podržava napon od 4.5V do 18V.
TC4420VAT Karakteristike kvaliteta i bezbednosti
Bezolovni i usklađen sa RoHS standardom, što garantuje zaštitu životne sredine i globalnu usklađenost. MSL (Složenost osetljivosti od vlage): 1, što znači neograničen vek trajanja na <30°C / 85% relativne vlažnosti. Encapsuliran u čvrst TO-220 paket koji pruža povećanu dugotrajnost i otpornost na toplotu, pogodan za zahtevne električne okoline.
TC4420VAT Kompatibilnost
Kompatibilan sa konfiguracijama sa jednim kanalom i podržava i N-kanal i P-kanal MOSFET konfiguracije. Efikasno radi u sistemima koji zahtevaju upravljanje gatalima sa niskom stranom i neinvertujućom logikom.
TC4420VAT PDF tehnička dokumentacija
Naš sajt poseduje najautoritativniji datasheet za model TC4420VAT. Preporučuje se da kupci direktno preuzmu dokument sa ove stranice za najtačnije i najdetaljnije specifikacije proizvoda.
