TC4420VPA je IC za upravljanje MOSFET-ima sa niskog boka (low-side) od kompanije Micrel / Microchip Technology. Pripada kategoriji Integrisanih kola za upravljanje snagom (PMIC) - upravljači vrata, i namenjen je efikasnom upravljanju N-kanal i P-kanal MOSFET-ima.
Ovaj IC poseduje ne-invertujući ulaz i može da radi na naponima napajanja u opsegu od 4,5V do 18V, što ga čini pogodnim za razne primene. Obiluje visokim strujnim kapacitetom, sa vršnim izlaznim tokom od 6A za izvlačenje i punjenje, omogućavajući efikasno upravljanje visokoučunskim MOSFET uređajima.
TC4420VPA rešava izazove brzeg prekida i visokih struja u primenama snage elektronike. Ima tipično vreme porasta i opadanja od 25 ns, što omogućava brzu i efikasnu kontrolu MOSFET-ova.
Širi opseg radnih temperatura od -40°C do 150°C čini ga pogodnim za zahtevne uslove rada.
Ključne karakteristike TC4420VPA uključuju:
Broj dela proizvođača: TC4420VPA
Proizvođač: Micrel / Microchip Technology
Pakovanje: 8-PDIP (0.300", 7.62mm)
Tip montaže: Through Hole (probojno)
Tip ulaza: Ne-invertujući
Napon napajanja: 4.5V do 18V
Vrhunski izlazni tok (izvor, odvod): 6A, 6A
Broj upravljača: 1
Kanal tip: Jedan
Vreme porasta / opadanja (tipično): 25ns, 25ns
Vrsta vrata: N-kanal, P-kanal MOSFET
Konfiguracija upravljanja: Niskoplan (Low-Side)
Logički napon VIL, VIH: 0.8V, 2.4V
Glavne prednosti TC4420VPA su njegov visokструjni upravljački kapacitet, brza performansa prekida i širok opseg radnih temperatura, što ga čini idealnim za raznovrsne primene u elektronici snage, poput upravljanja motorima, pretvarača i industrijske automacije.
Za ekvivalentne ili alternativne modele, dostupni su sledeći proizvodi:
TC4421VPA: identičan TC4420VPA, ali sa drugim pakovanjem (8-SOIC)
TC4422VPA: identičan TC4420VPA, sa drugim pakovanjem (8-SOIC) i višim vršnim izlaznim tokom od 10A
TC4423VPA: identičan TC4420VPA, sa drugim pakovanjem (8-SOIC) i višim vršnim izlaznim tokom od 10A
Ovi modeli pružaju sličnu funkcionalnost i performanse, omogućavajući korisnicima da odaberu najprikladniju opciju u skladu sa specifičnim zahtevima i ograničenjima dizajna.
TC4420VPA Ključne tehničke odlike
Manufacturer Part Number: TC4420VPA. Proizvođač: Micrel / Microchip Technology. Klase: PMIC - upravljači tranzistorima. Operativni napon: od 4.5V do 18V. Maksimalni izlazni struja: do 6A na izvornom i potopnom kraju. Uključuje jakost kanala za N-Channel i P-Channel MOSFET-ove. Konfiguracija bez inverzije sa tipičnim vremenima uspona i padova od 25ns. Radna temperatura čipa: od -40°C do 150°C. Kompatibilan sa standardnim CMOS i TTL ulaznim naponima (obično 0.8V nisko, 2.4V visoko).
TC4420VPA Veličina paketa

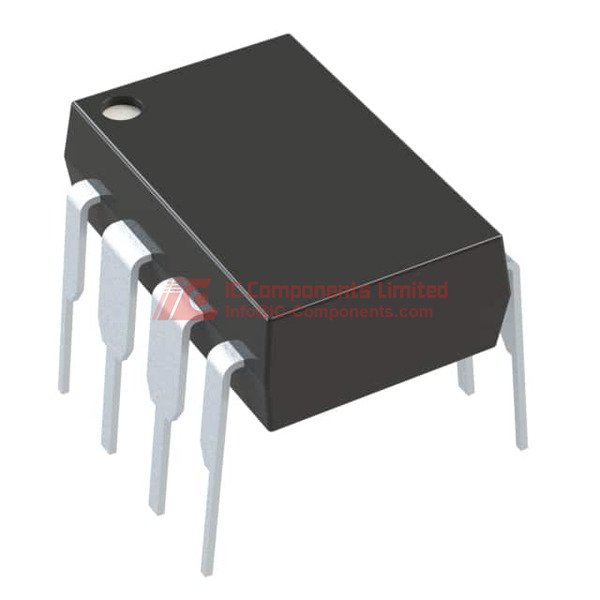

Pakovanje u cevi sa DIP kućištem: 8-DIP (0.300 inča, 7.62 mm). Kućište / slučaj: DIP (Dual In-line Package). Ambalaža: cev.
TC4420VPA Primena
Specijalno dizajniran za upravljanje MOSFET-ovima, TC4420VPA je pogodan za razne primene uključujući upravljanje motorima, prekidačke napajace, i DC-DC pretvarače.
TC4420VPA Osobine
Ovaj robustan IC za upravljanje tranzistorima na niskoj strani radi u naponima od 4.5V do 18V, može nuditi vršne izlazne struje do 6A na izvornom i potopnom kraju. Podržava vođenje N- i P-kanal MOSFET-ova. Ima konfiguraciju bez inverzije, sa tipičnim vremenima uspona i padova od 25ns. Izdržava radnu temperaturu do 150°C, pogodna za širok spektar radnih uslova.
TC4420VPA Karakteristike kvaliteta i bezbednosti
TC4420VPA upravljački IC poseduje Moisture Sensitivity Level (MSL) 1, što znači neograničen rok skladištenja u standardnim uslovima. Takođe je RoHS usklađen, što garantuje da je proizveden bez štetnih supstanci u skladu sa ekološkim standardima.
TC4420VPA Kompatibilnost
Sa otpornosti na latching i ulazima kompatibilnim sa standardnim CMOS i TTL naponima (obično 0.8V nisko, 2.4V visoko), ovaj upravljački IC je vrlo svestran i pogodan za integraciju u razne elektronske sisteme i krugove.
TC4420VPA PDF tehnička dokumentacija
Za tačne i detaljne tehničke podatke o TC4420VPA, preporučuje se preuzimanje najautorativnijeg datasheet-a direktno sa naše web stranice na stranici trenutnog proizvoda.
